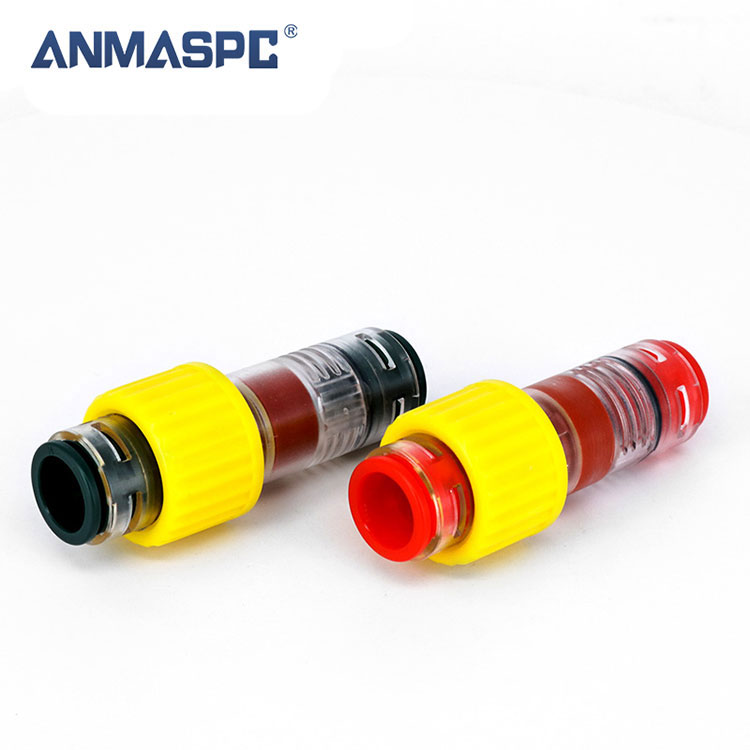

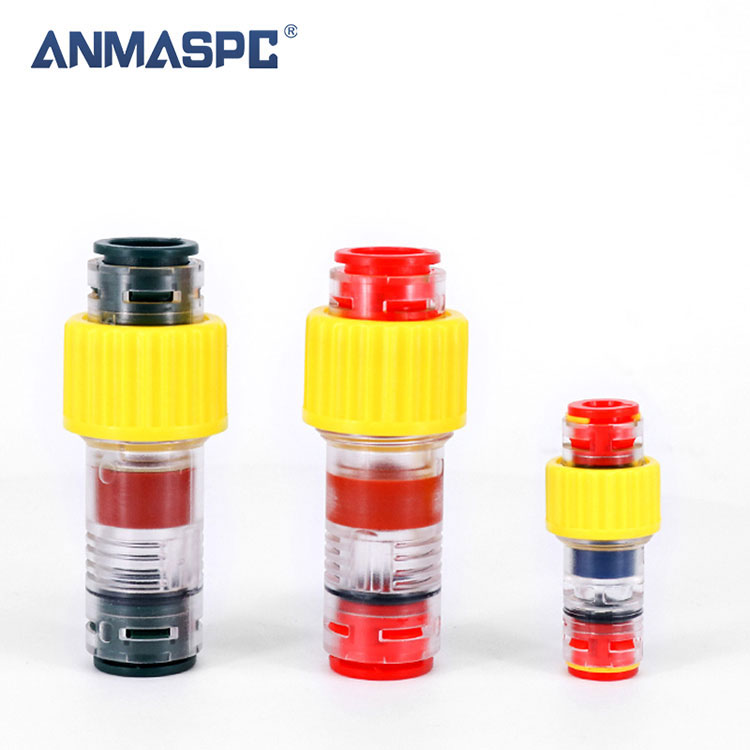

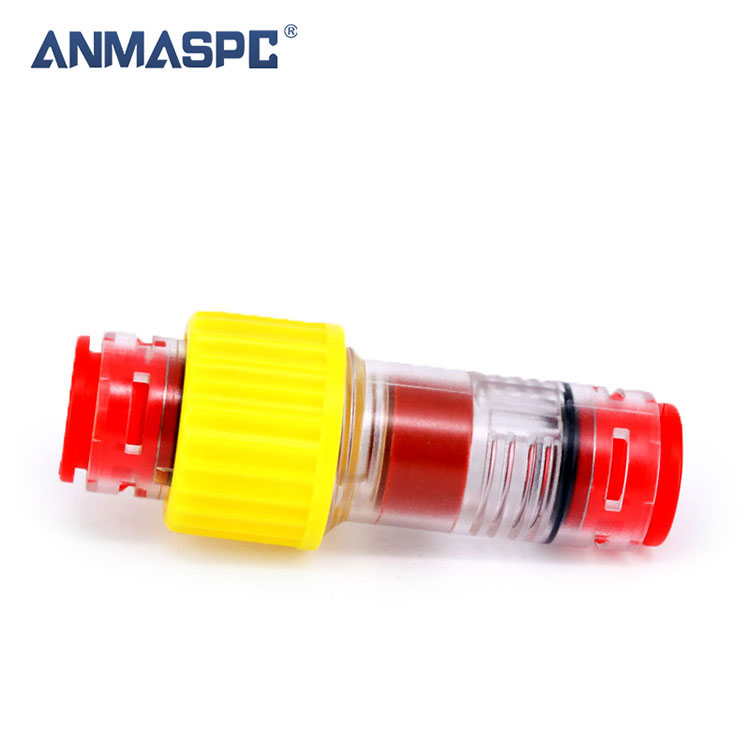

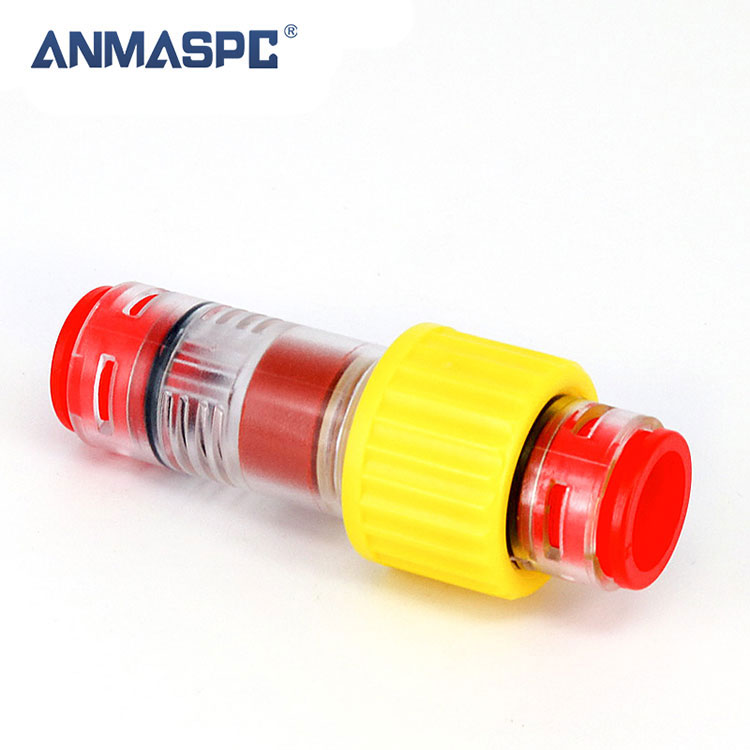

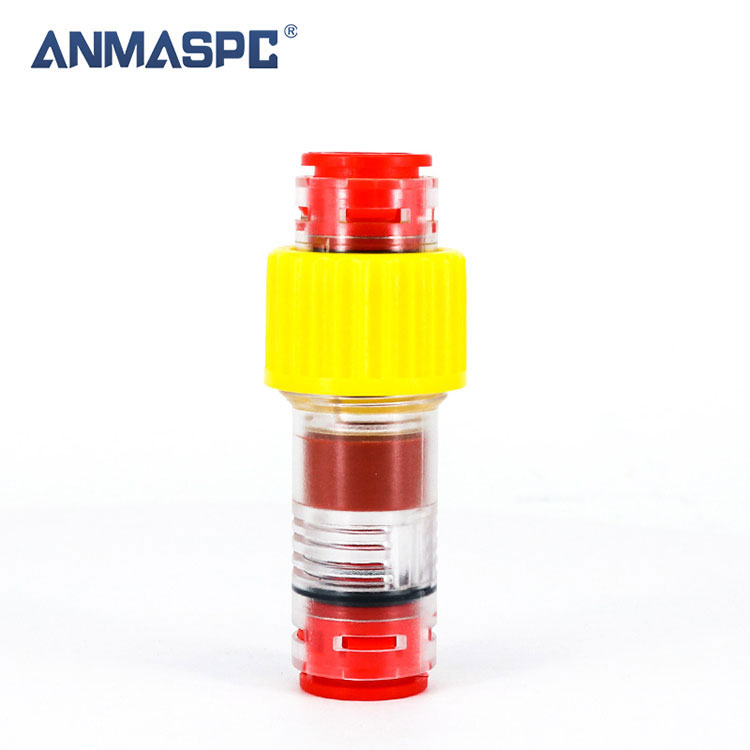

Connettori per blocco gas HDPE con clip

Connettore micro-condotto che fornisce una connessione a tenuta di gas attorno al cavo interno. Una volta aperto, il cavo può essere fatto passare attraverso questo connettore e successivamente sigillato mediante un anello rotante. Funzionano in modo sicuro con una pressione di soffiaggio di 10 bar e proteggono la cavità interna dei microcondotti dall'ingresso di eventuali particelle. Dovrebbero essere installati sempre nei punti di transizione di ingresso agli edifici, ODF ecc. dove la presenza di acqua o gas è un problema Pericolo. Due clip di bloccaggio possono essere ordinate separatamente per impedire il rilascio automatico dei microcondotti.

Caratteristiche principali:.

① Disponibile per un'ampia gamma di dimensioni di microcondotti OD 4–16

② Sistema a pressione

③ Corpo trasparente

④ Materiale del corpo: policarbonato

⑤ Sigillatura: fino a 0,3 bar

⑥ Confezione: borsa

Descrizione

		Componenti
		1	Colletto	POM
		2	Clip di bloccaggio	POM
		3	Cartuccia	POM
		4	Bloccare l'artiglio	SUS301/304
		5	Anello di supporto	POM
		6	O-ring	TEP
		7	Connettore	POM
		8	Dado di bloccaggio	POM
		9	Corpo	PC2807
		10	O-ring	TEP
		11	Cuscinetto in silicone	Gomma siliconica
Montare il tubo
Materiale del tubo		HDPE, PE, nylon, poliuretano
Diametro esterno del tubo		Φ3,Φ4,05,Φ6,07,08,Φ10,Φ12,Φ16,Φ18,Φ20
Parametro tecnico
Lavorare con i fluidi			Aria
Tenuta			0,15~0,8MPa
Prova di trazione			400 N
Pressione di prova			2,5MPa
Intervallo di pressione operativa			0~1,6MPa
Temperatura ambiente e temperatura del fluido			-40~60℃
Grado di protezione			IP68
Forza di inserimento			50 N massimo (5 kg)
