Raccordi diritti per microdotti interrati diretti
  • Raccordi diritti per microdotti interrati direttiRaccordi diritti per microdotti interrati diretti
  • Raccordi diritti per microdotti interrati direttiRaccordi diritti per microdotti interrati diretti
  • Raccordi diritti per microdotti interrati direttiRaccordi diritti per microdotti interrati diretti
  • Raccordi diritti per microdotti interrati direttiRaccordi diritti per microdotti interrati diretti
  • Raccordi diritti per microdotti interrati direttiRaccordi diritti per microdotti interrati diretti

Raccordi diritti per microdotti interrati diretti

Invia richiesta

Descrizione del prodotto

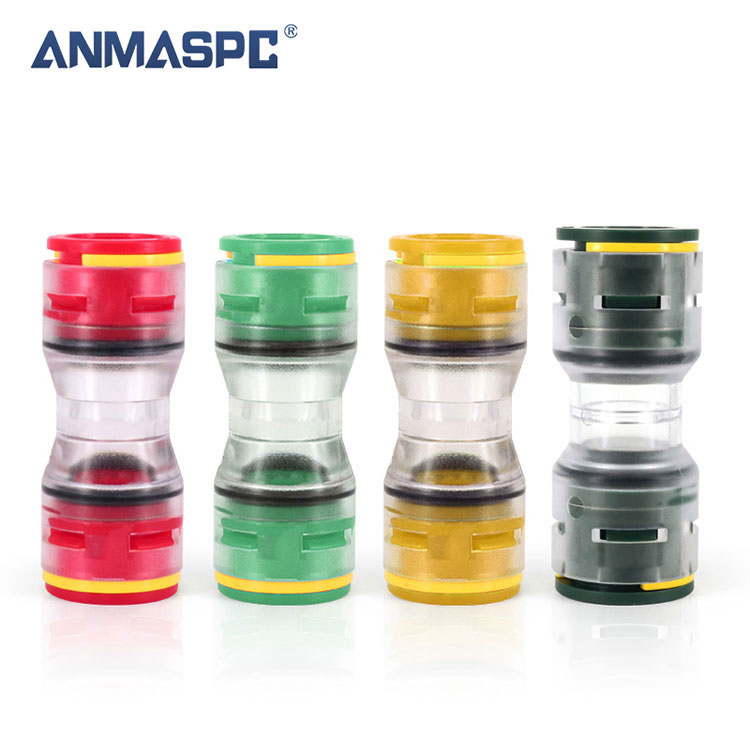

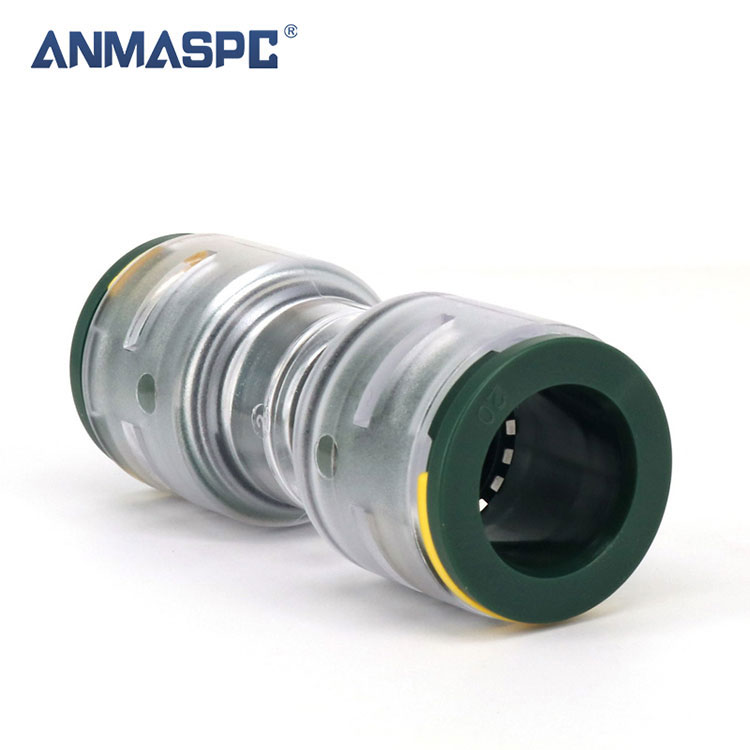

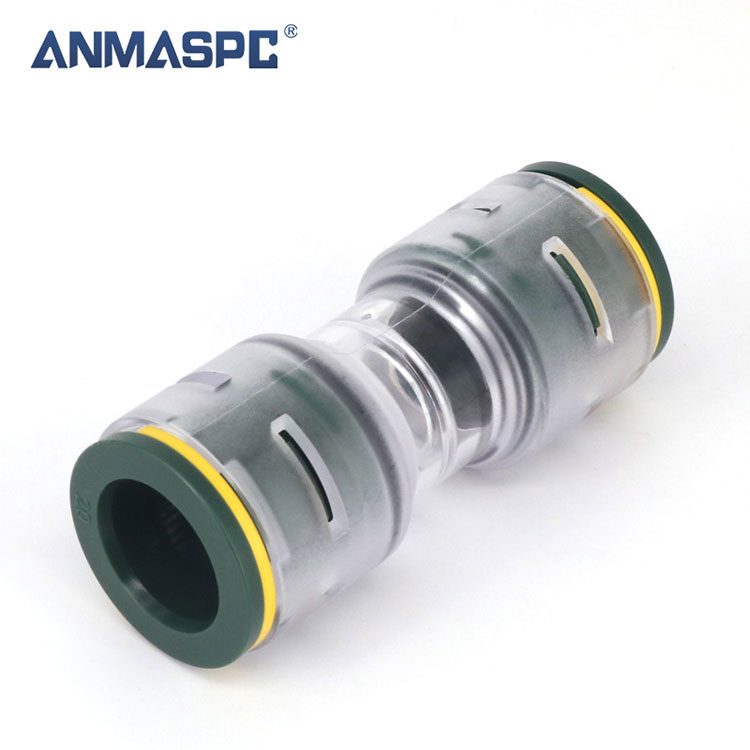

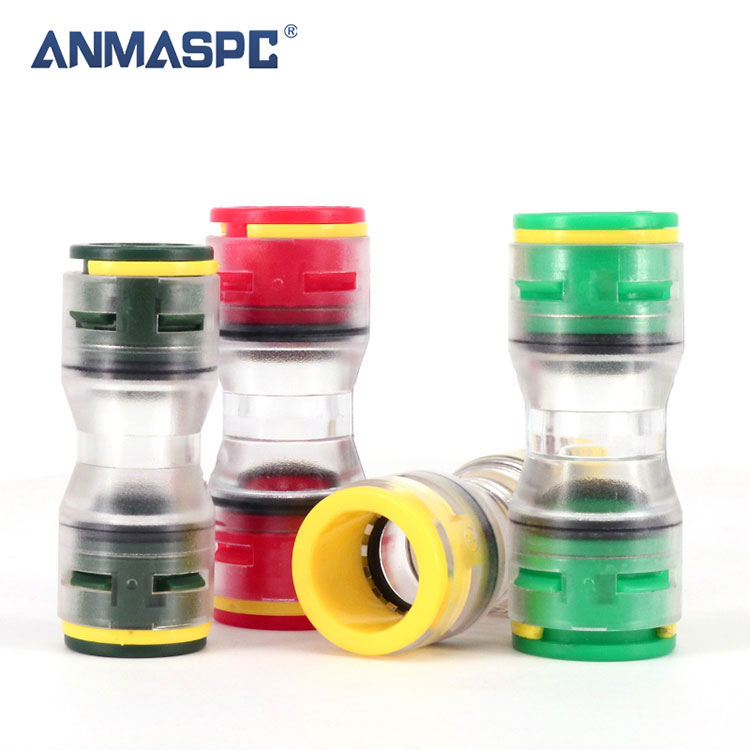

Connettore diritto MicroDuct interrato diretto per soluzione di soffiaggio d'aria in fibra ottica


Connettori Microduct Straight, che garantiscono una buona prestazione. Il corpo trasparente consente la verifica della posizione dei microcondotti all'interno. Le clip di sicurezza, a prova di manomissione, sono preinstallate. Testato e conforme alla norma EN 50411-2-8.


CARATTERISTICHE PRINCIPALI:


① Clip di sicurezza incluse

②  Tecnologia push-fit

③  Pressione di esercizio: max. 25 bar


Descrizione


Componenti
1 Colletto POM
2 Clip di bloccaggio POM
3 Cartuccia LEGA DI ZINCO
4 Bloccare l'artiglio SUS301/304
5 Anello di supporto POM
6 Anello di tenuta TEP
7 Corpo PC2807
Montare il tubo
Materiale del tubo HDPE.PE.Nylon.Poliuretano
Diametro esterno del tubo Φ3,Φ4,Φ5,Φ6,Φ7,Φ8,Φ10,Φ12,Φ14,Φ16
Parametro tecnico
Lavorare con i fluidi Aria
Tenuta 0,15~0,8MPa Nessuna perdita
Tirare la festa 400 N
Pressione di prova 2,5MPa
Intervallo di pressione operativa 0~1,6MPa
Temperatura ambiente e temperatura del fluido -40~60℃
Temperatura di installazione -10°C/+50°C
Temperatura di soffiaggio consigliata -15℃/+35℃
Grado di protezione IP68
Grado resistente ai raggi UV F1
Forza di inserimento 50 N massimo (5 kg)
Durata: 25 anni
Standard: EN50411-2-8


Specifiche e dimensioni


Codice ANMASPC Diametro esterno/diametro interno del tubo Diametro esterno/diametro interno del tubo Foro affusolatoe
FPU3/2.1 3/2.1 3/2.1 2.1
FPU4/2.5 4/2.5 4/2.5 2.5
FPU4/2.8 4/2.8 4/2.8 2.8
FPU5/2.1 5/2.1 5/2.1 2.1
FPU5/3.5 5/3.5 5/3.5 3.5
FPU6/4 6/4 6/4 4
FPU7/3.5 7/3.5 7/3.5 3.5
FPU7/4 7/4 7/4 4
FPU7/5.5 7/5.5 7/5.5 5.5
FPU8/3.5 8/3.5 8/3.5 3.5
FPU8/6 8/6 8/6 6
FPU10/6 10/6 10/6 6
FPU10/8 8/10 8/10 8
FPU12/8 8/12 8/12 8
FPU12/10 12/10 12/10 10
FPU14/10 14/10 14/10 10
FPU14/12 14/12 14/12 12
FPU16/12 16/12 16/12 12
FPU16/13 16/13 16/13 13
FPU16/14 16/14 16/14 14


Dimensioni complessive


Modello A B C D E F
FPU03 31.9 6.9 10 11.1 3.2 2.1
FPU04 31.9 6.9 10 11.1 4.2 2,8/2,5
FPU05 35.4 8.9 12 12.8 5.2 3.5/2.1
FPU06 35.4 8.9 12 12.8 6.2 4.0
FPU07 41.0 11.5 14.1 15.4 7.2 5,5/4/3,5
FPU08 41.0 11.5 14.1 15.4 8.2 6/3.5
FPU10 42.0 14.0 17.5 18.3 10.2 08/06
FPU12 49.5 15.8 19.2 20.7 12.2 10/08
FPU14 50.5 18.0 22.2 23 14.3 12/10
FPU16 55.0 20.0 24.7 25.1 16.2 14/13/12
