Connettore ottico dritto microdotto in HDPE

Invia richiesta

Descrizione del prodotto

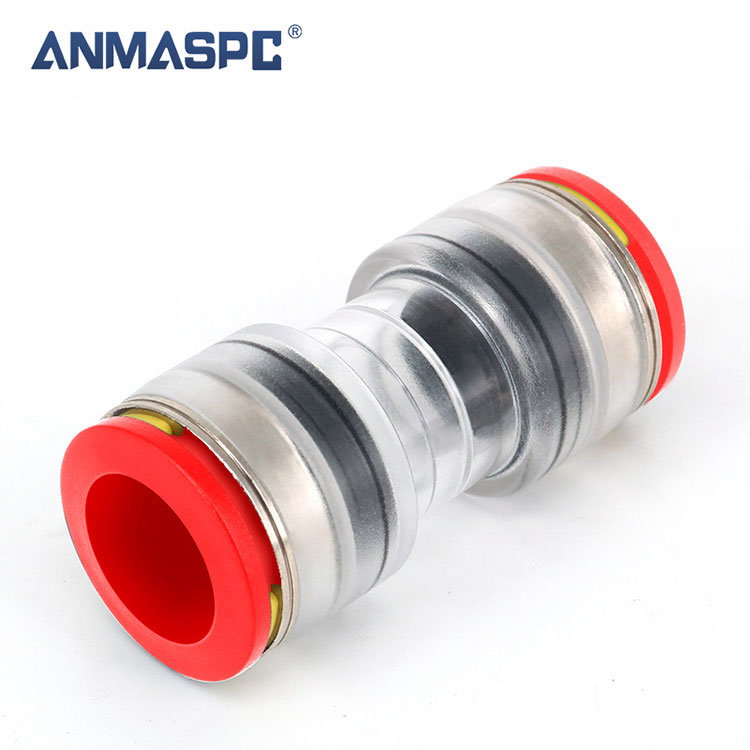

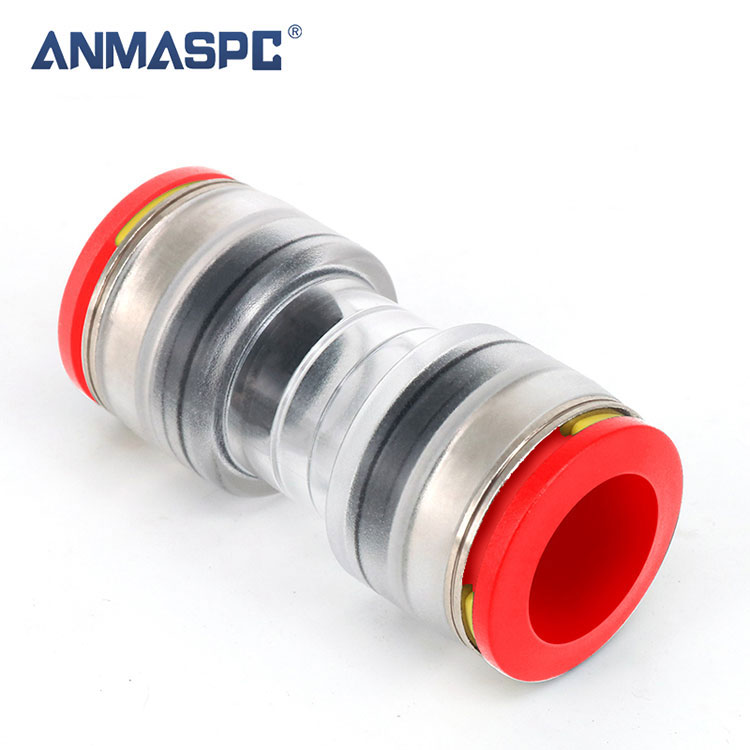

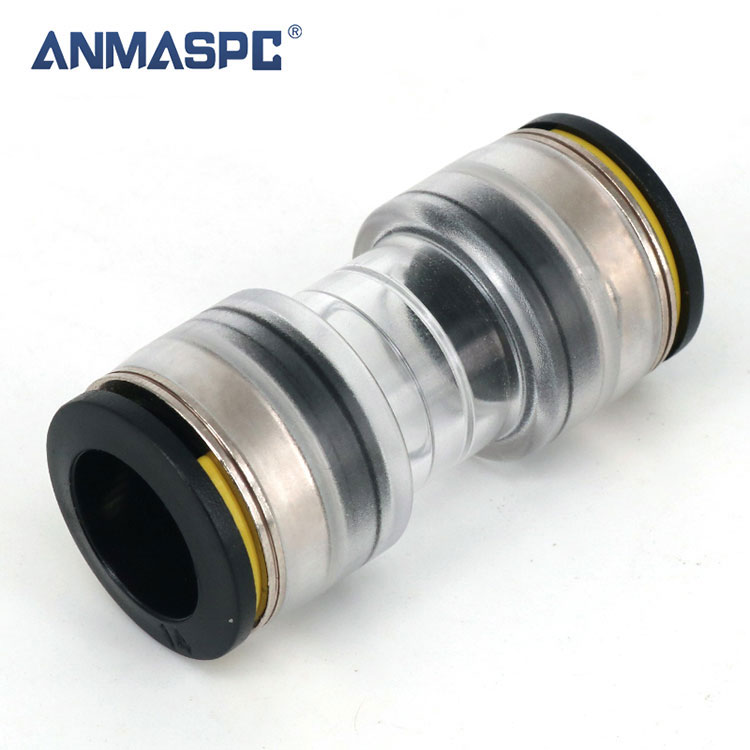

Connettore ottico a innesto dritto MicroDuct 12mm 10mm per tubo in HDPE

Connettori Microduct Straight, che garantiscono una buona prestazione. Il corpo trasparente consente la verifica della posizione dei microcondotti all'interno. Le clip di sicurezza, a prova di manomissione, sono preinstallate. Testato e conforme alla norma EN 50411-2-8.

CARATTERISTICHE PRINCIPALI:

① Clip di sicurezza incluse

② Tecnologia push-fit

③ Pressione di esercizio: max. 25 bar

Descrizione

		Componenti
		1	Colletto	POM
		2	Clip di bloccaggio	POM
		3	Cartuccia	POM
		4	Bloccare l'artiglio	SUS301/304
		5	Anello di supporto	POM
		6	Anello di tenuta	TEP
		7	Corpo	PC2807
Montare il tubo
Materiale del tubo	HDPE, PE, nylon, poliuretano
Diametro esterno del tubo	Φ3,Φ4,Φ5,Φ6,Φ7,Φ8,Φ10,Φ12,Φ16,Φ18,Φ20
Parametro tecnico
Lavorare con i fluidi		Aria
Tenuta		0,15~0,8MPa Nessuna perdita
Prova di trazione		400 N
Pressione di prova		2,5MPa
Intervallo di pressione operativa		0~1,6MPa
Temperatura ambiente e temperatura del fluido		-40~60℃
Temperatura di installazione		-10℃/+50℃
Temperatura di soffiaggio consigliata		-15℃/+35℃
Grado di protezione		IP68
Grado resistente ai raggi UV		F1
Forza di inserimento		50 N massimo (5 kg)
Durata:		25 anni
Standard:		EN50411-2-8

Tabella degli articoli

Codice ANMASPC	Diametro esterno/diametro interno del tubo	Diametro esterno/diametro interno del tubo	Foro rastremato
TPU3/2.1	3/2.1	3/2.1	2.1
TPU4/2.5	4/2.5	4/2.5	2.5
TPU4/2.8	4/2.8	4/2.8	2.8
TPU5/2.1	5/2.1	5/2.1	2.1
TPU5/3.5	5/3.5	5/3.5	3.5
TPU6/4	6/4	6/4	4
TPU7/3.5	7/3.5	7/3.5	3.5
TPU7/4	7/4	7/4	4
TPU7/5.5	7/5.5	7/5.5	5.5
TPU8/3.5	8/3.5	8/3.5	3.5
TPU8/6	8/6	8/6	6
TPU10/6	10/6	10/6	6
TPU10/8	8/10	8/10	8
TPU12/8	8/12	8/12	8
TPU12/10	12/10	12/10	10
TPU14/10	14/10	14/10	10
TPU14/12	14/12	14/12	12
TPU16/12	16/12	16/12	12
TPU16/13	16/13	16/13	13
TPU16/14	16/14	16/14	14
TPU18/15	18/15	18/15	15
TPU20/14	20/14	20/14	14
TPU20/15	20/15	20/15	15
TPU20/16	20/16	20/16	16

Dimensioni complessive

Codice ANMASPC	A	B	C	D	E	F
TPU3	28.8	5.5	8	8.3	3.2	2.1
TPU5	36.5	8	10.7	11.6	5.2	2-3.5
TPU7	38.8	10.9	13.4	14.7	7.3	3.5-4-5.5
TPU9	38.8	11	13.4	14.7	6.3	3.5-6
TPU10	43	12.9	15.6	16.5	10.3	6-8
TPU12	47	14.7	17.5	19.1	12.4	8-10
TPU14	49.8	16.9	20	21.1	14.5	10-12
TPU16	55.2	19	23	23.7	16.5	12-14
TPU18	69	22.5	27.5	29	18.5	14
TPU20	83.4	25.5	32.1	33.5	20.6	14-16-18
