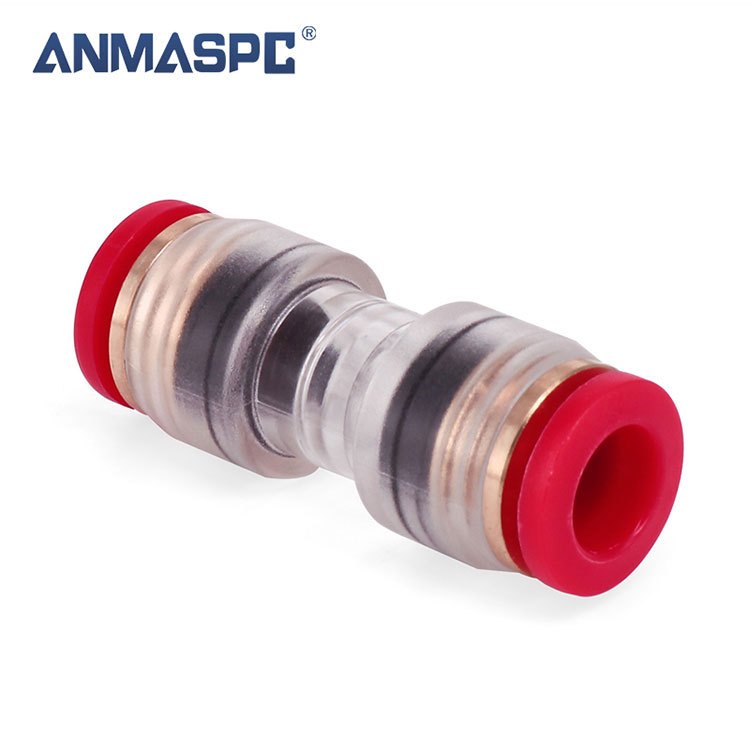

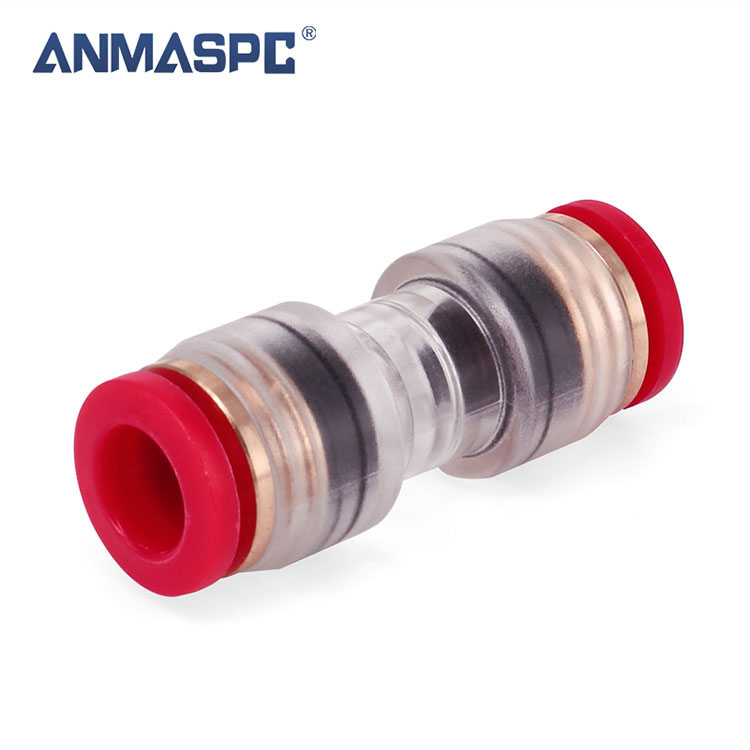

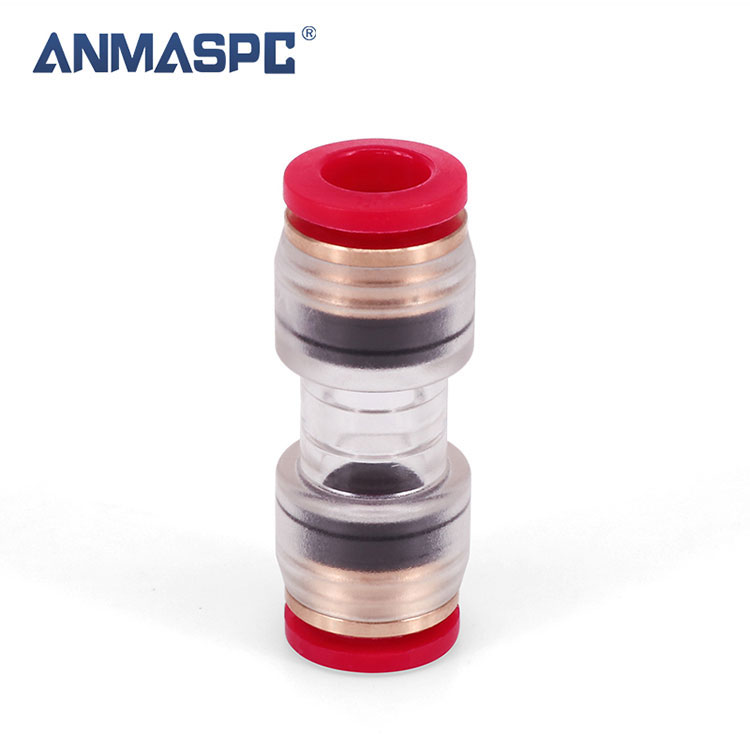

Riduttore di accoppiamento dritto per microcondotti in HDPE

Invia richiesta

Descrizione del prodotto

Connettori riduttori di accoppiamento dritto per microdotti HDPE per Firber OpticTube

Connettori Microduct Straight, che garantiscono una buona prestazione. Il corpo trasparente consente la verifica della posizione dei microcondotti all'interno. Le clip di sicurezza, a prova di manomissione, sono preinstallate. Testato e conforme alla norma EN 50411-2-8.

CARATTERISTICHE PRINCIPALI:

① Clip di sicurezza incluse

② Tecnologia push-fit

③ Pressione di esercizio: max. 25 bar

Descrizione

			Componenti
			1	Colletto	POM
			2	Clip di bloccaggio	POM
			3	Cartuccia	LEGA DI ZINCO
			4	Bloccare l'artiglio	SUS301/304
			5	Anello di supporto	POM
			6	Anello di tenuta	TEP
			7	Corpo	PC2807
Montare il tubo
Materiale del tubo	HDPE.PE.Nylon.Poliuretano
Diametro esterno del tubo	Φ3,Φ4,Φ5,Φ6,Φ7,Φ8,Φ10,Φ12,Φ14,Φ16
Parametro tecnico
Lavorare con i fluidi		Aria
Tenuta		0,15~0,8MPa Nessuna perdita
Tirare la festa		400 N
Pressione di prova		2,5MPa
Intervallo di pressione operativa		0~1,6MPa
Temperatura ambiente e temperatura del fluido		-40~60℃
Temperatura di installazione		-10°C/+50°C
Temperatura di soffiaggio consigliata		-15℃/+35℃
Grado di protezione		IP68
Grado resistente ai raggi UV		F1
Forza di inserimento		50 N massimo (5 kg)
Durata:		25 anni
Standard:		EN50411-2-8

Specifiche e dimensioni

Codice ANMASPC	Diametro esterno/diametro interno del tubo	Diametro esterno/diametro interno del tubo	Foro rastremato
TPU3/2.1	3/2.1	3/2.1	2.1
TPU4/2.5	4/2.5	4/2.5	2.5
TPU4/2.8	4/2.8	4/2.8	2.8
TPU5/2.1	5/2.1	5/2.1	2.1
TPU5/3.5	5/3.5	5/3.5	3.5
TPU6/4	6/4	6/4	4
TPU7/3.5	7/3.5	7/3.5	3.5
TPU7/4	7/4	7/4	4
TPU7/5.5	7/5.5	7/5.5	5.5
TPU8/3.5	8/3.5	8/3.5	3.5
TPU8/6	8/6	8/6	6
TPU10/6	10/6	10/6	6
TPU10/8	8/10	8/10	8
TPU12/8	8/12	8/12	8
TPU12/10	12/10	12/10	10
TPU14/10	14/10	14/10	10
TPU14/12	14/12	14/12	12
TPU16/12	16/12	16/12	12
TPU16/13	16/13	16/13	13
TPU16/14	16/14	16/14	14

Dimensioni complessive

Modello	A	B	C	D	E	F
TPU03	31.9	6.9	10	11.1	3.2	2.1
TPU04	31.9	6.9	10	11.1	4.2	2,8/2,5
TPU05	35.4	8.9	12	12.8	5.2	3.5/2.1
TPU06	35.4	8.9	12	12.8	6.2	4.0
TPU07	41.0	11.5	14.1	15.4	7.2	5,5/4/3,5
TPU08	41.0	11.5	14.1	15.4	8.2	6/3.5
TPU10	42.0	14.0	17.5	18.3	10.2	08/06
TPU12	49.5	15.8	19.2	20.7	12.2	10/08
TPU14	50.5	18.0	22.2	23	14.3	12/10
TPU16	55.0	20.0	24.7	25.1	16.2	14/13/12
