Casa > Prodotti > Connettori per microcondotti > Connettore riduttore per microdotto > Accoppiatore connettore riduttore microdotto in lega di zinco
Descrizione del prodotto

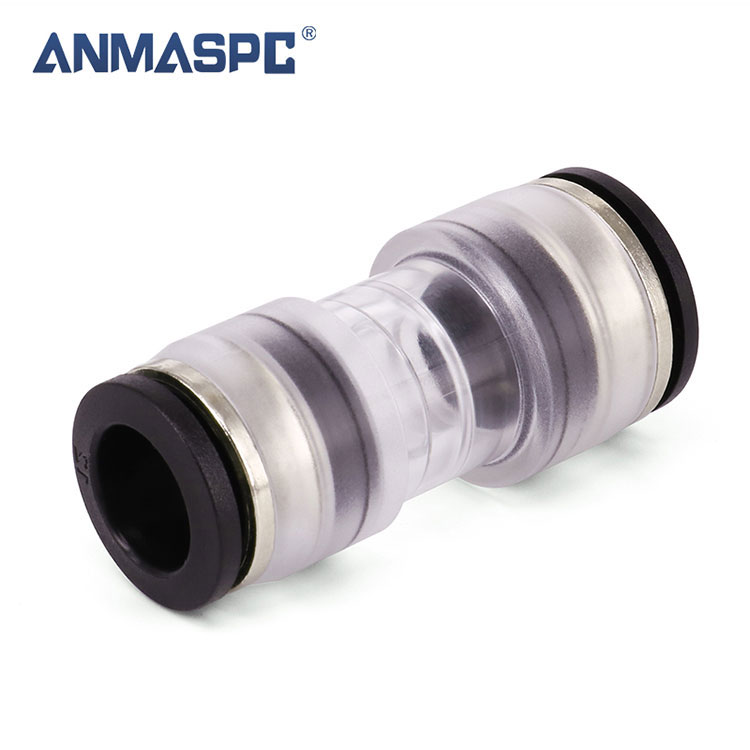

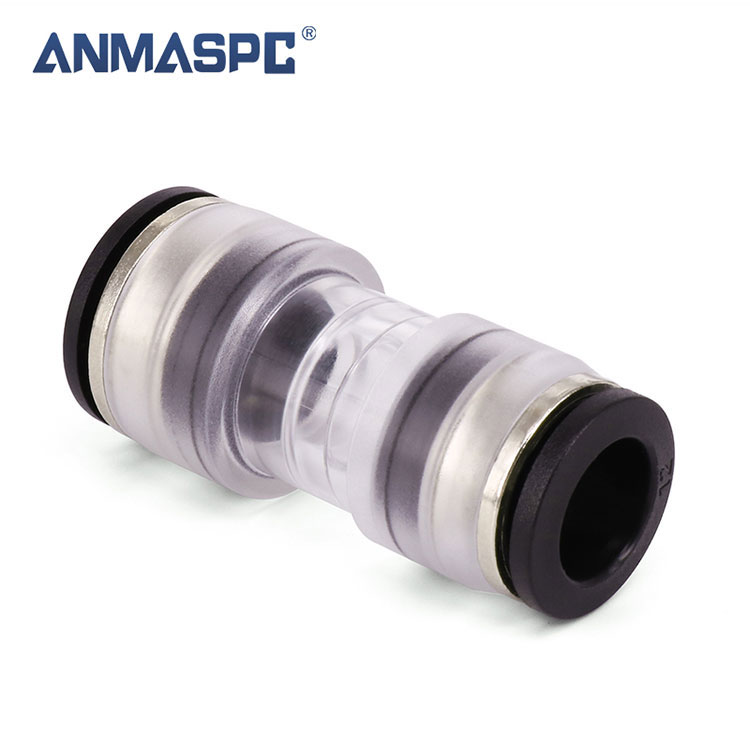

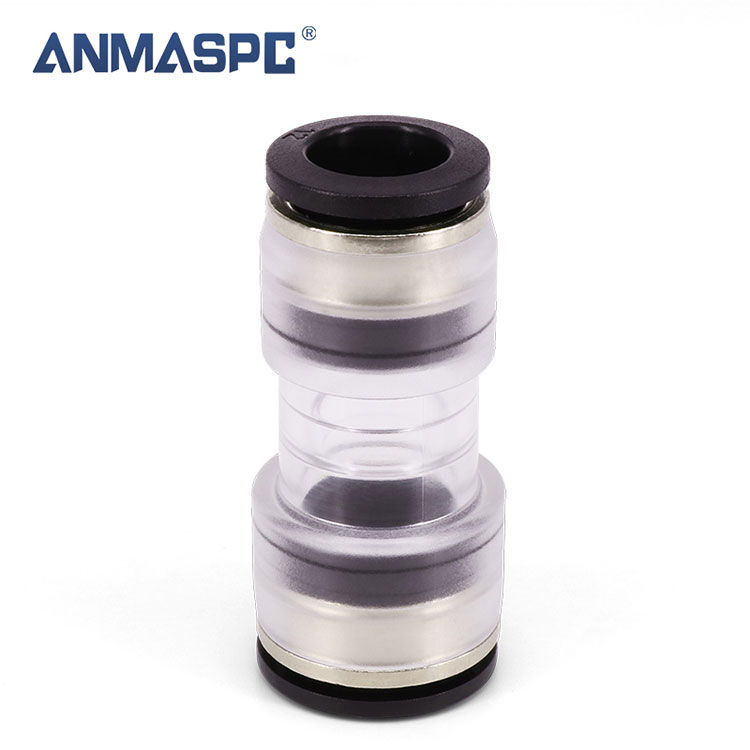

Corpo trasparente dell'accoppiatore del connettore del riduttore del microdotto trasparente in lega di zinco
I connettori riduttori consentono l'interconnessione tra due microcondotti con diametro esterno diverso. Tipicamente questo è il caso del punto di transizione dal microcondotto DB al DI che entra nell'abitazione. Se non hai trovato la taglia corretta tra METAL FREE o REINFORCED allora scegli una di queste.
CARATTERISTICHE PRINCIPALI:
① Clip di sicurezza incluse
② Tecnologia push-fit
③ Pressione di esercizio: max. 25 bar
Descrizione
|
|
Componenti | |||
| 1 | Colletto | POM | |||
| 2 | Clip di bloccaggio | POM | |||
| 3 | Cartuccia | LEGA DI ZINCO | |||
| 4 | Bloccare l'artiglio | SUS301/304 | |||
| 5 | Anello di supporto | POM | |||
| 6 | Anello di tenuta | TEP | |||
| 7 | Corpo | PC2807 | |||
| Montare il tubo | |||||
| Tubo materiale | HDPE, PE, nylon, poliuretano | ||||
| Diametro esterno del tubo | Φ3,Φ4,Φ5,Φ6,Φ7,Φ8,Φ10,Φ12,Φ14,Φ16 | ||||
| Parametro tecnico | |||||
| Lavorare con i fluidi | Aria | ||||
| Tenuta | 0,15~0,8MPa Nessuna perdita | ||||
| Prova di trazione | 400 N | ||||
| Pressione di prova | 2,5MPa | ||||
| Intervallo di pressione operativa | 0~1,6MPa | ||||
| Temperatura ambiente e temperatura del fluido | -40~60℃ | ||||
| Temperatura di installazione | -10℃/+50℃ | ||||
| Temperatura di soffiaggio consigliata | -15℃/+35℃ | ||||
| Grado di protezione | IP68 | ||||
| Grado resistente ai raggi UV | F1 | ||||
| Forza di inserimento | 50 N massimo (5 kg) | ||||
| Durata: | 25 anni | ||||
| Standard: | EN50411-2-8 | ||||
TABELLA ARTICOLI
| Codice ANMASPC | Diametro esterno/diametro interno del tubo | Diametro esterno/diametro interno del tubo | Foro rastremato |
| TPG5-3/2.1 | 5/3.5 | 3/2.1 | 3.5>2.1 |
| TPG5-4/2.8 | 5/3.5 | 4/2.8 | 3.5>2.8 |
| TPG7-3/2.1 | 7/5.5 | 3/2.1 | 5.5>2.1 |
| TPG7-4/2.8 | 7/5.5 | 4/2.8 | 5.5>2.8 |
| TPG7-5/3.5 | 7/5.5 | 5/3.5 | 5.5>3.5 |
| TPG8-3/2.1 | 8/6 | 3/2.1 | 6>2.1 |
| TPG8-5/3.5 | 8/6 | 5/3.5 | 6>3.5 |
| TPG8-7/5.5 | 8/6 | 7/5.5 | 6>5.5 |
| TPG10-5/3.5 | 8/10 | 5/3.5 | 8>3.5 |
| TPG10-7/5.5 | 8/10 | 7/5.5 | 8>5.5 |
| TPG10-8/6 | 8/10 | 8/6 | 8>6 |
| TPG12-7/5.5 | 12/10 | 7/5.5 | 10>5.5 |
| TPG12-8/6 | 12/10 | 8/6 | 10>6 |
| TPG12-10/8 | 12/10 | 8/10 | 10>8 |
| TPG14-10/8 | 14/12 | 8/10 | 12>8 |
| TPG14-12/10 | 14/12 | 12/10 | 12>10 |
| TPG16-10/8 | 16/13 | 8/10 | 13>8 |
| TPG16-12/10 | 16/13 | 12/10 | 13>10 |
Dimensioni complessive
| Modello | A | B | C | D | CE | ED | EA | EB | F |
| TPG5-3 | 33.6 | 6.1 | 10.0 | 11.1 | 12.0 | 12.8 | 3.2 | 5.2 | 2.3 |
| TPG7-3 | 36.4 | 6.1 | 10.0 | 11.1 | 4.1 | 154.0 | 3.2 | 72 | 2.3 |
| TPG8-3 | 36.4 | 6.1 | 10.0 | 11.1 | 14.1 | 15.4 | 3.2 | 8.2 | 2.3 |
| TPG7-5 | 38.2 | 7.6 | 12.0 | 12.8 | 14.1 | 15.4 | 5.3 | 72 | 3.7 |
| TPG8-5 | 38.2 | 7.6 | 12.0 | 12.8 | 14.1 | 15.4 | 5.3 | 8.2 | 3.7 |
| TPG10-7 | 41.5 | 9.0 | 14.1 | 15.4 | 17.5 | 18.3 | 7.3 | 10.3 | 5.7 |
| TPG10-8 | 41.5 | 9.5 | 14.1 | 15.4 | 17.5 | 18.3 | 8.2 | 10.3 | 6.3 |
| TPG12-8 | 45.3 | 9.5 | 19.2 | 15.4 | 19.2 | 20.7 | 8.2 | 12.3 | 6.3 |
| TPG12-10 | 47.3 | 15.8 | 17.5 | 18.7 | 19.2 | 20.7 | 10.3 | 12.3 | 8.3 |
| TPG14-10 | 50.3 | 14.0 | 17.5 | 18.4 | 22.2 | 23.0 | 10.3 | 14.3 | 8.3 |
| TPG14-12 | 50.6 | 18.0 | 19.2 | 20.7 | 22.2 | 23.0 | 12.3 | 14.3 | 10.3 |
| TPG16-10 | 48.5 | 14.0 | 17.5 | 18.7 | 24.7 | 25.1 | 10.3 | 16.2 | 8.3 |
| TPG16-12 | 52.3 | 18.0 | 19.2 | 20.7 | 24.7 | 25.1 | 12.3 | 16.2 | 10.3 |
